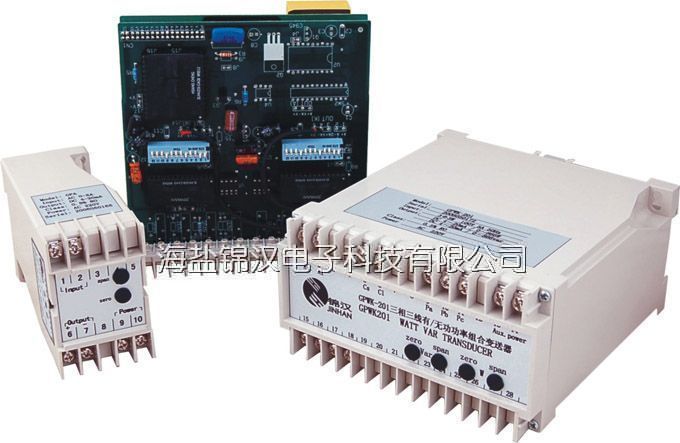

GPW/GPK 有功功率/無功功率變送器
產品簡介
GPW型有功功率變送器、GPK型無功功率變送器、GPWK型有功功率/無功功率組合式變送器及GPWKA型有功功率/無功功率/電流組合式變送器，是一種能將被測有功功率、 無功功率和電流轉換成直流輸出的儀器。其轉換成的直流輸出為線性比例輸出， 并能反映出被測功率在線路中的傳輸方向。它們適用于頻率為50Hz、60Hz及特殊頻率的各種單、三相(平衡或不平衡)線路，配以適當?shù)闹甘緝x表或裝置，可應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。
相關產品
GPW/GPK 有功功率/無功功率變送器
GPWK 有功功率/無功功率組合式變送器
GPWA/GPKA 有功功率電流/無功功率電流組合變送器
1.概述
GPWKA/GPWA/GPKA型有功功率/無功功率/電流組合變送器，具有與GPW/GPK/GPWK/GPA一樣的優異性能。只需一組輸入連接線，只占用一個變送器空間，便可同時測量有功功率、無功功率和A相電流。因此它是實現有功功率、無功功率和電流測量的配套儀器。
2.產品型號：

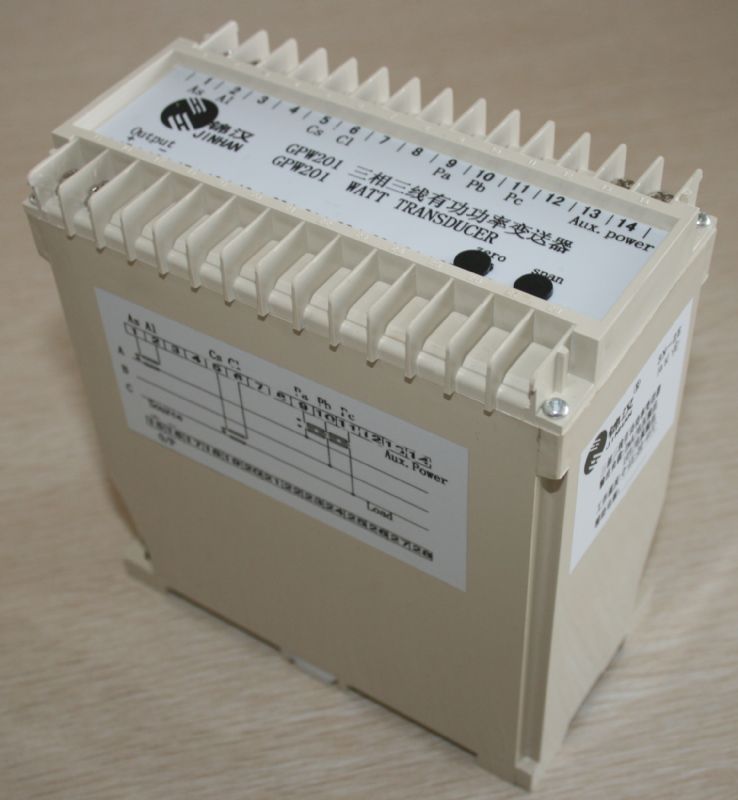

GPW201 ：三相三線有功功率變送器，
GPK201 ：三相三線無功功率變送器;
GPWT201 ：雙路輸出三相三線有功功率變送器;
GPKT201 ：雙路輸出三相三線無功功率變送器;
GPW301 ：三相四線有功功率變送器;
GPK301 ：三相四線無功功率變送器；
GPWT301 : 雙路輸出三相四線有功功率變送器，
GPKT301 : 雙路輸出三相四線無功功率變送器;
GPWK201 ：三相三線有功功率/無功功率組合變送器，
GPWK301 ：三相四線有功功率/無功功率組合變送器
GPWKA201：三相三線有功功率/無功功率/電流組合變送器
GPWA201 ：三相三線有功功率/電流組合變送器，
GPKA201 ：三相三線無功功率電流組合變送器

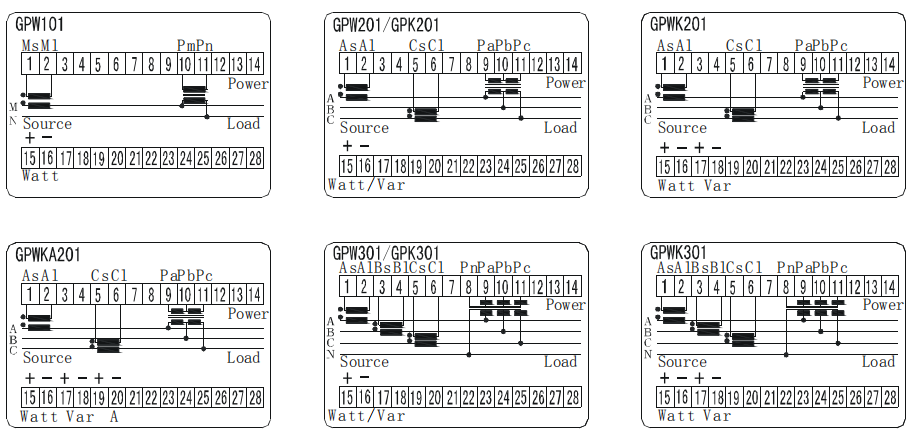

3.接線圖：

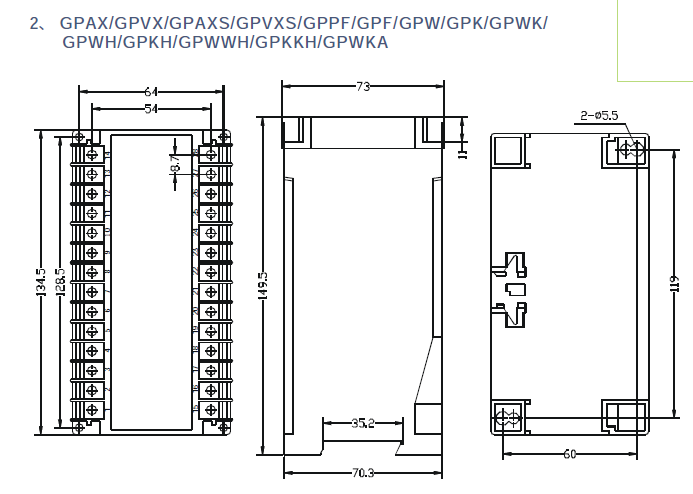

3.外形尺寸圖：

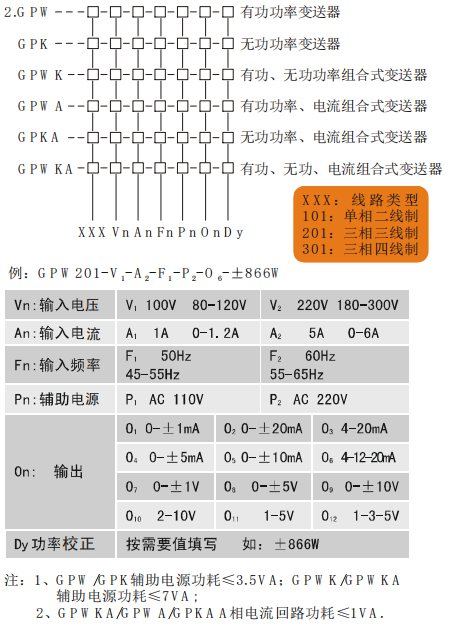

1.選型規范
例1：GPW201-V1-A2-F1-P2-O8 按1000W校正
三相三線有功功率變送器
輸 入：100V 5A 50Hz
電 源：AC 220V
輸 出：0-±5V/0-±1000W
例2：GPK201-V1-A2-F1-P2-O1 按866var校正
三相三線無功功率變送器
輸 入：100V 5A 50Hz
電 源：AC 220V
輸 出：0-±1mA/0-±866var
