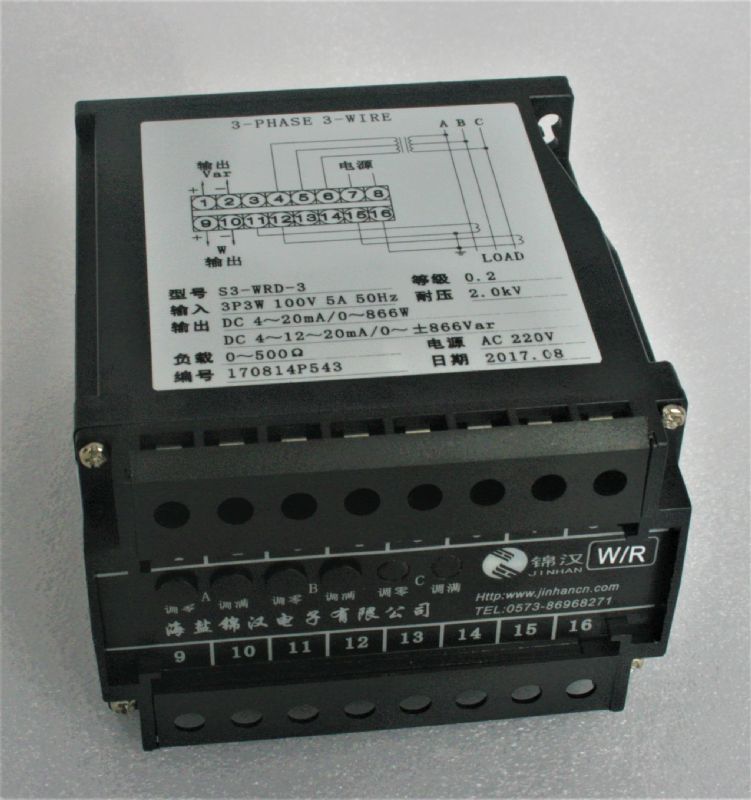

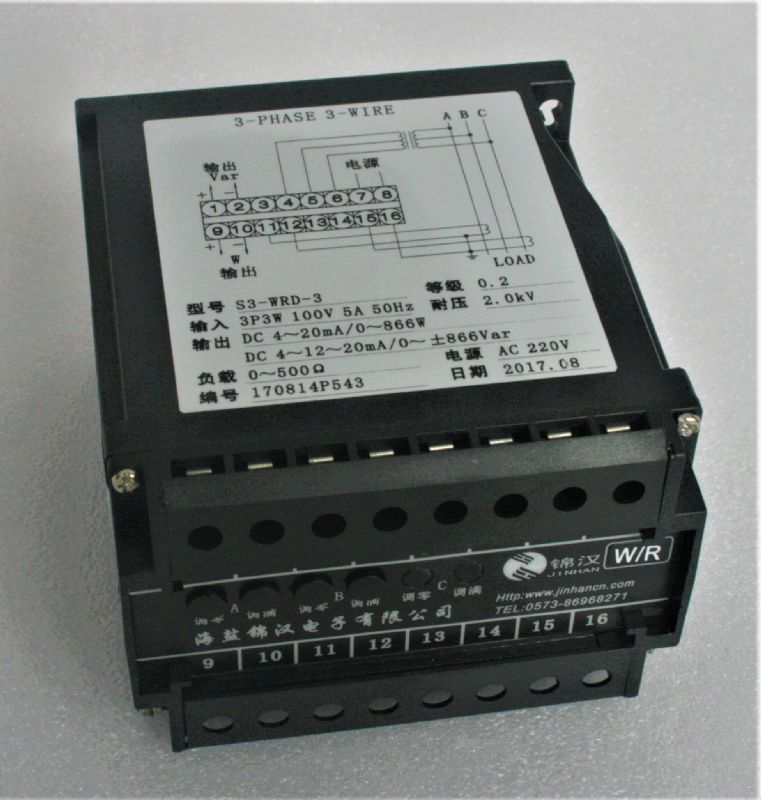

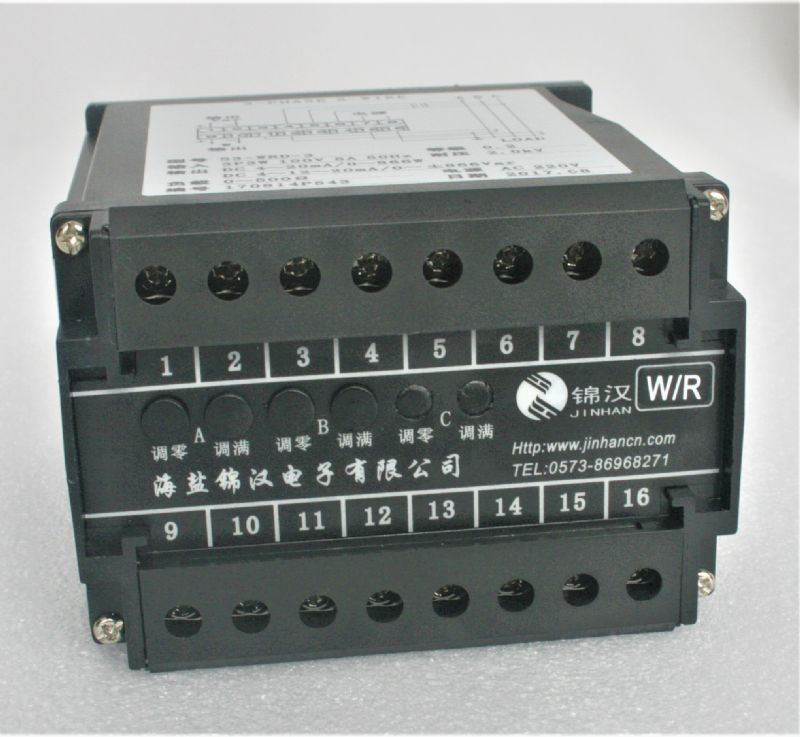

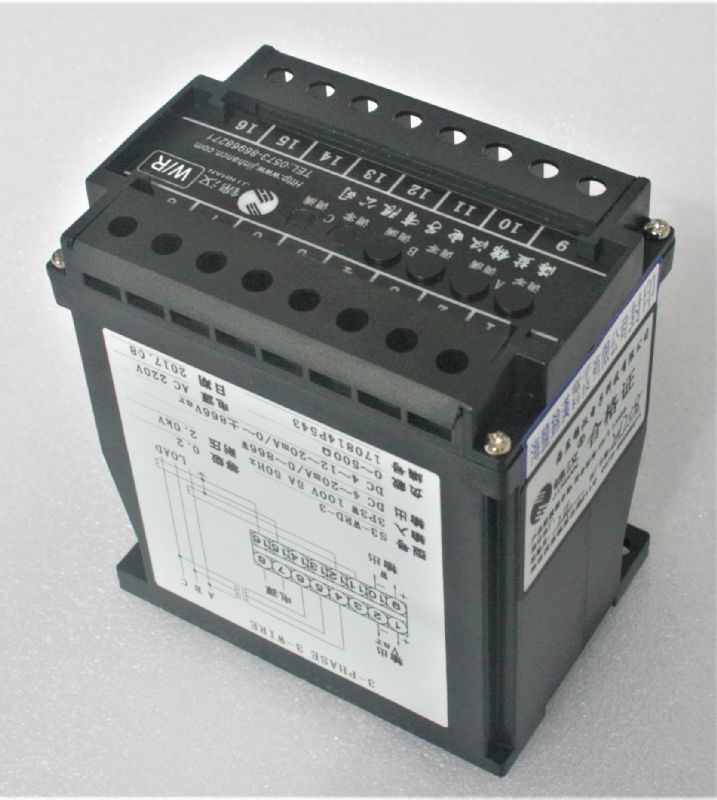

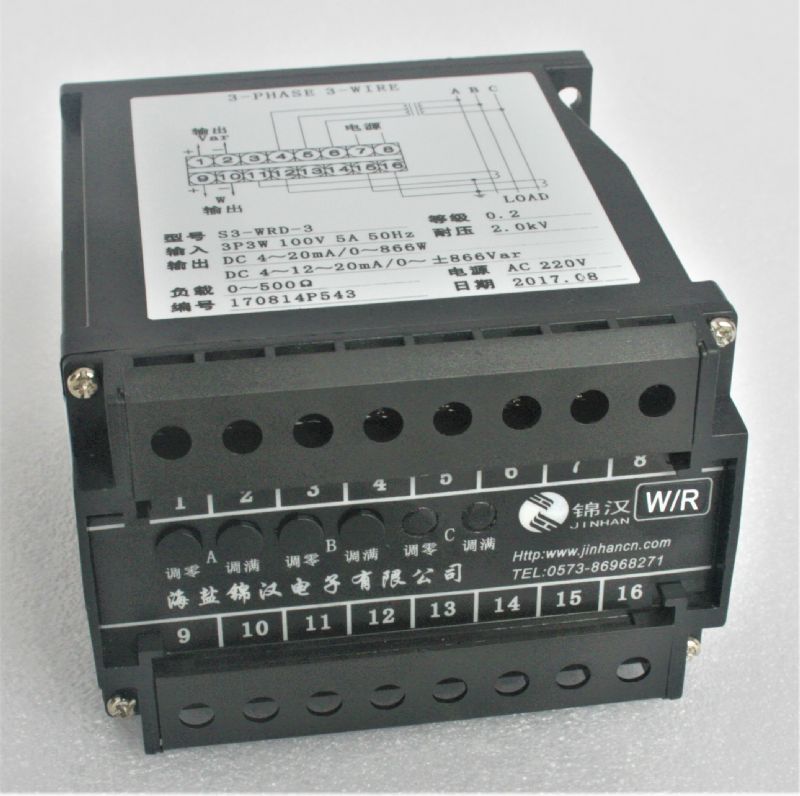

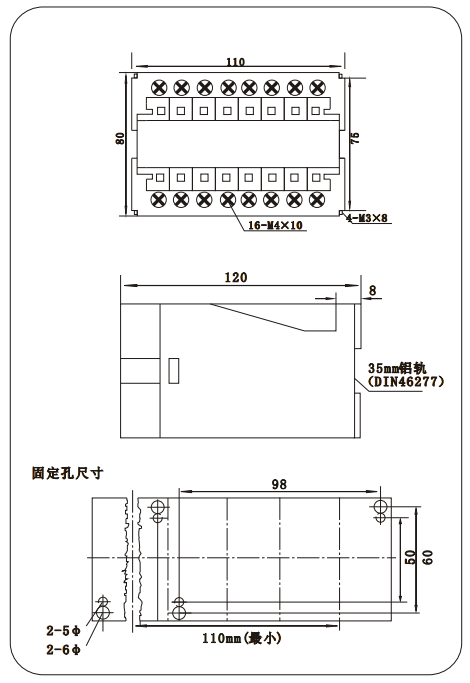

S3-WRD 型有功功率/無功功率組合變送器
產品簡介
S3、N3-WRD 型有功功率/無功功率組合變送器具有與 S3-N3-WD、S3-N3-RD 一樣的優異性能，只需一組信號，便可同時測量線路的有功和無功功率，其輸出方式均為共地式輸出，可長期連續運行，是實現系統有功、無功功率測量經濟的產品。有功功率可精確測量平衡和不平衡系統。無功功率采用跨相法測量:適用于頻率為 50Hz 或 60Hz三相三線對稱平衡系統的測量；無功采用移相法測量：適用于頻率為 50Hz 或 60Hz 單相、三相三線平衡或不平衡系統、以及三相四線系統的測量，它獨特的移相電路保證輸入信號在 40Hz-600Hz 范圍內，不因信號頻率的變化而產生附加誤差.
相關產品
1.產品特點：
1.產品型號：
S3-WRD-1T :單相有功功率/有功電能組合變送器，精度等級：0.2%RO(移相法）
S3-WRD-3 :三相三線相有功功率/有功電能組合變送器,精度等級：0.2%RO
S3-WRD-3T :三相三線相有功功率/有功電能組合變送器,精度等級：0.2%RO(移相法）
S3-WRD-3AT :三相四線相有功功率/有功電能組合變送器,精度等級：0.2%RO
N3-WRD-1T :單相有功功率/有功電能組合變送器，精度等級：0.5%RO (移相法）
N3-WRD-3 :三相三線相有功功率/有功電能組合變送器,精度等級：0.5%RO
N3-WRD-3T :三相三線相有功功率/有功電能組合變送器,精度等級：0.5%RO(移相法）
N3-WRD-3AT :三相四線相有功功率/有功電能組合變送器,精度等級：0.5%RO(移相法）

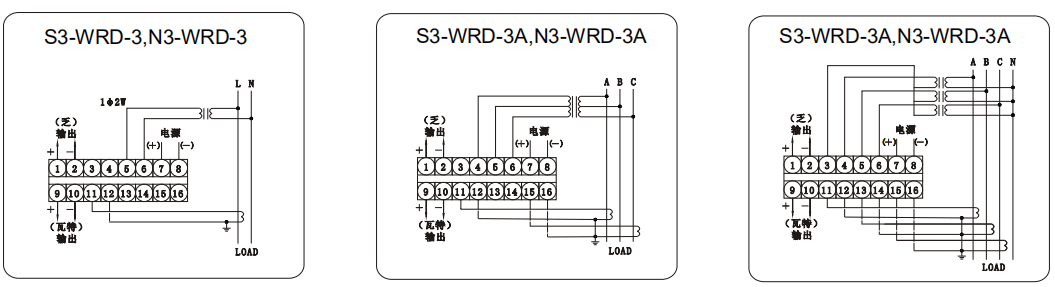

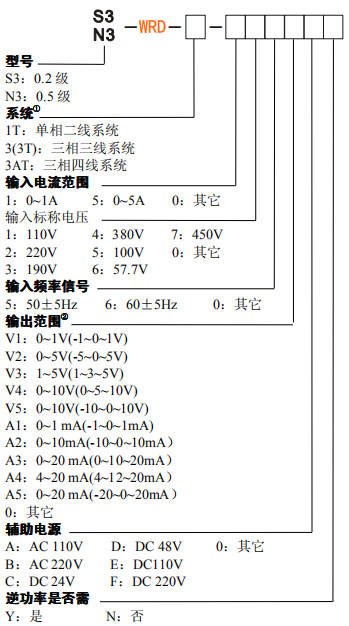

2.選型指定事項：
3.型號及參數填寫示例：
（1） S3-RHR-3-555A43CB
0.2級三相三線無功功率/無功電能變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：4-20mA 對應：0-866Var；
輸出范圍(電能常數)：10000個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
（2） N3-RHR-3-155V23CB
0.5級三相三線無功功率/無功電能變送器
輸入標稱電流：1A；
輸入標稱電壓：100V；
標稱輸入功率⑤：170W；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：0-5V 對應：0-170W；
輸出范圍(電能常數)：10000個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
注：
①輸出范圍（）內的值，為正、逆向功率輸出時所指定值。
②有功電能變送器輸出范圍（脈沖數）均按1kVarh標定。
③系統選擇合適的輸出型式見有功電能注釋：②項。
④對系統功率的標定見前有功功率注釋：②項。
⑤無功電能可以分別測量感性負載與容性負載，如負載特性恒定，請?jiān)诤贤凶⒚鳌?/span>
⑥三相四線系統無逆電能輸出。
⑦若用戶需要其他特殊標定，請?jiān)诤贤凶⒚鲄?shù)值。
