S4、N4-DT系列直流變送器
產品簡介
S4、N4-DT系列直流變送器一種能將輸入量的直流信號經隔離轉換成一組(或二組)輸出量的直流信號,從而實現對被測信號精確測量的儀器。該變送器具有較寬的輸入、輸出選擇范圍(電壓-600V-0-600V;電流可通過分流器轉為電壓)、較高的精確度(±0.2%RO)、快速的響應能力(響應時間≤0.5ms),并可同時推動雙負載(兩路輸出);它采用標準的繼電器插座連接方式,結構精巧,具有即插即用,便于檢測與維護。該系列變送器廣泛應用于電力系統和非電力系統,對直流電量的進行測量與監測,是一種具有高性?xún)r(jià)比的產品。
相關產品
1.產品特點:
SS4、N4-DT系列產品測量精度高、轉換性能好、輸入和輸出范圍寬、溫度特性好,有防雷電的保護功能。具有長距離傳送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按裝于35mm之鋁軌上。
2.產品型號:
S4-DT:0.2級
N4-DT:0.5級
3.接線圖:

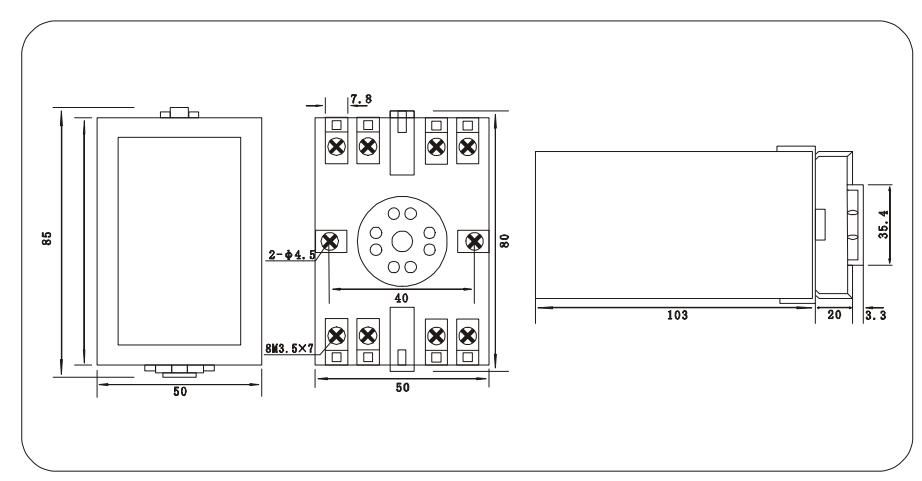

4.外形尺寸圖:

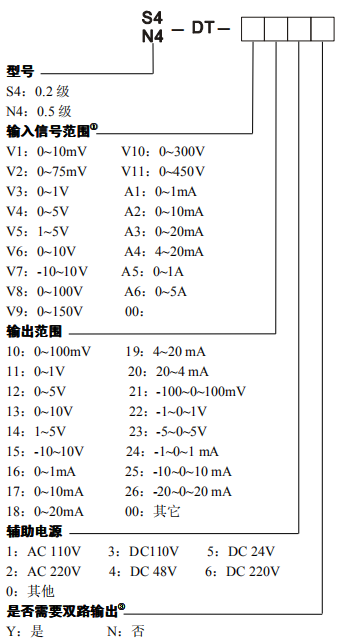

1.選型指定事項
2.型號及參數填寫示例:
(1) S4-DT-V8192N
0.2級直流(電壓)變送器
電壓輸入范圍:0~100V;
輸出范圍:4~20mA(單路輸出);
輔助電源;AC220V
不需要快速響應②。
(2) S4-DT-0019192
0.2級直流(電壓)變送器
電壓輸入范圍:-300V~0~300V;
輸出范圍:Ⅰ路4~20mA;
Ⅱ路4~20mA(兩路輸出);
輔助電源;AC220V
不需要快速響應②。
(3) N4-DT-A6122N
0.2級直流(電流)變送器
電壓輸入范圍:0~5A
(分流器采用5A/75mV);
輸出范圍:4~5V(單路輸出);
輔助電源;AC220V
不需要快速響應②。
注:
①所有直流信號均可測量負方向輸入;測量大電流,需用分流器將其轉化為直流電壓信號,再進行測量。
②快速響應功能一般用于信號突變的場合;普通測量不需要該項功能,若用戶有特殊的要求,請在合同中用文字注明,需定做。
③若為雙輸出,輔助電源只能為AC220V供電。
④若用戶需要其他特殊規定,請在合同中注明參數值
