1.產品特點
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。S3-AD-1T（N3-AD-1T）、S3-AD-3T（N3-AD-3T）類型的變送器，輸入信號失真波形不影響該儀器的測量精度。具有長距離傳送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。
2.產品型號：
S3-AD-1 ：單相交流電流變送器，精度等級：0.2%RO
S3-AD-1T ：?jiǎn)蜗嘟涣麟娏髯兯推?，精度等級?.2%RO(真有效值)
S3-AD-1S ：?jiǎn)蜗嘟涣麟娏髯兯推?，精度等級?.2%RO,(雙輸出)
S3-AD-3 ：三相交流電流變送器，精度等級：0.2%RO
S3-AD-3T：三相交流電流變送器，精度等級：0.2%RO(真有效值)
N3-AD-1 ：?jiǎn)蜗嘟涣麟娏髯兯推?，精度等級?.5%RO
N3-AD-1T ：?jiǎn)蜗嘟涣麟娏髯兯推?，精度等級?.5%RO(真有效值)
N3-AD-1S ：?jiǎn)蜗嘟涣麟娏髯兯推?，精度等級?.5%RO,(雙輸出)
N3-AD-3 ：三相交流電流變送器，精度等級：0.5%RO
N3-AD-3T：三相交流電流變送器，精度等級：0.5%RO(真有效值)

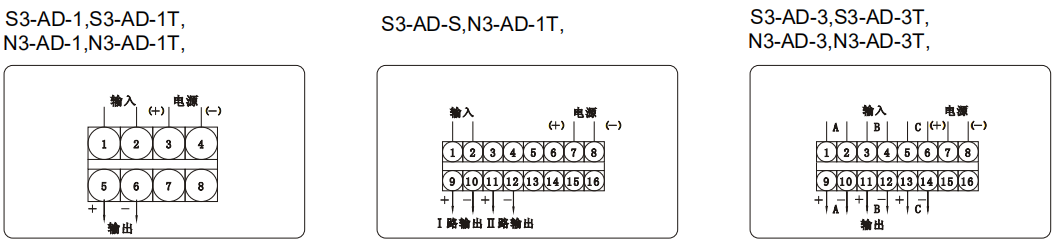

3.接線圖：

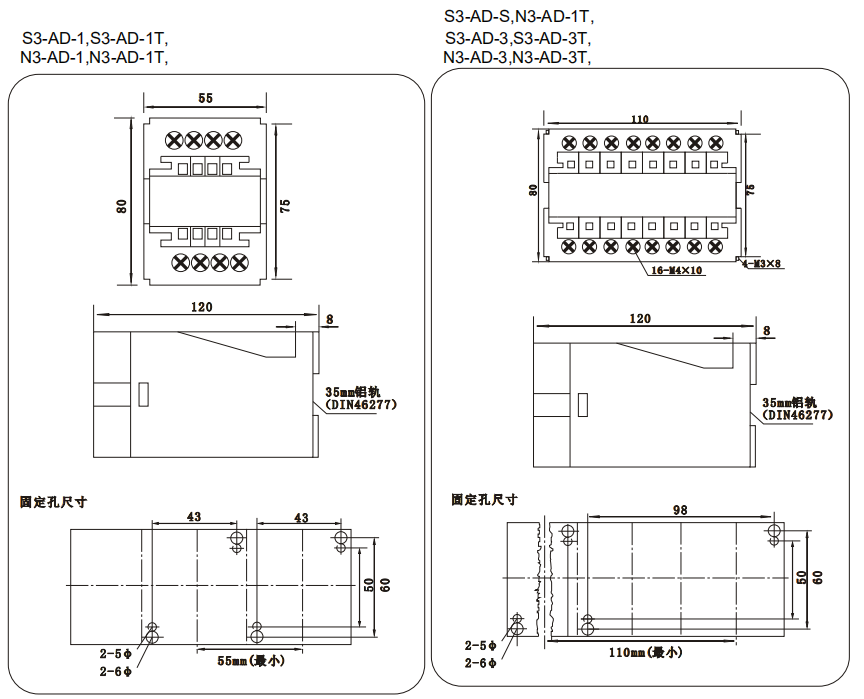

4.外形尺寸圖：

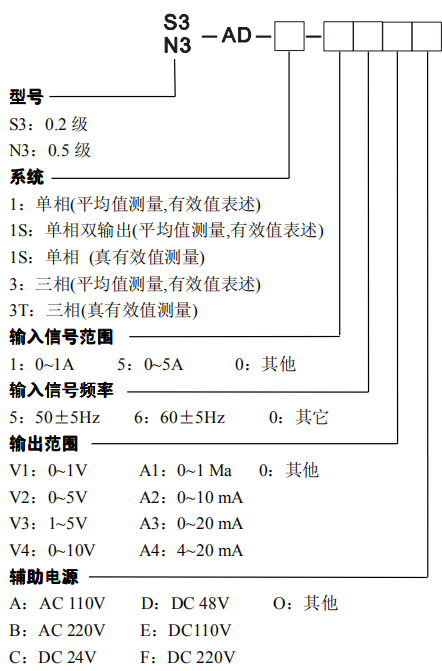

1.選型指定事項：
（1） N3-AD-1-15A2B
0.5級單相交流電流變送器
(平均值測量，有效值表述)
輸入信號范圍：0～1A；
輸入信號頻率：50±5Hz；
輸出范圍：0~10mA；
輔助電源：AC220V。
（2） S3-AD-3T-550D
0.2級三相交流電流變送器(真有效值測量)
輸入信號范圍：0～5A；
輸入信號頻率：50±5Hz；
輸出范圍：0~5mA；
輔助電源：DC48V。
（3） N3-AD-1S-55V2A3B
0.5級單相雙路輸出交流電流變送器
(平均值測量，有效值表述)
輸入信號范圍：0～5A；
輸入信號頻率：50±5Hz；
輸出范圍：Ⅰ路0~5V，Ⅱ路0~20mA；
輔助電源：AC220V。
注：若用戶需要其他特殊標定，請在合同中注明參數值。
