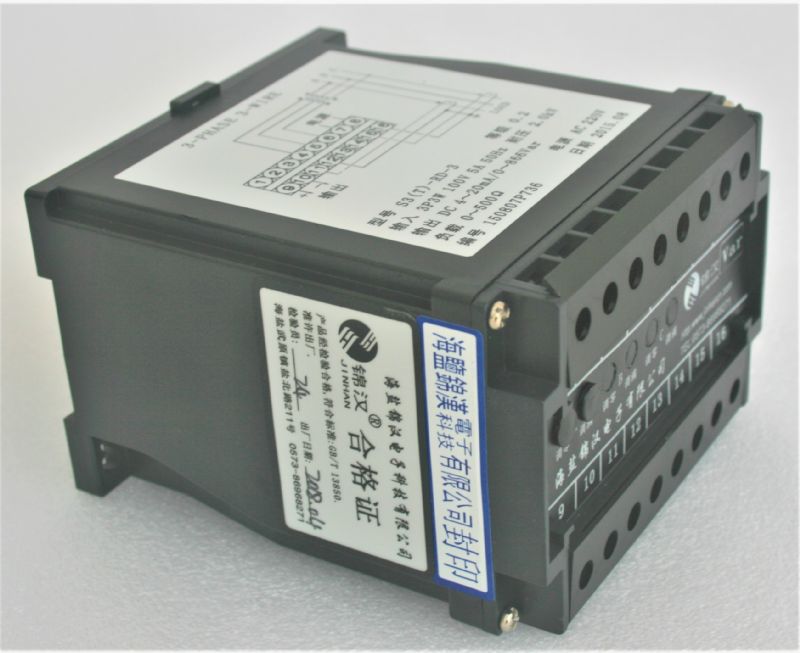

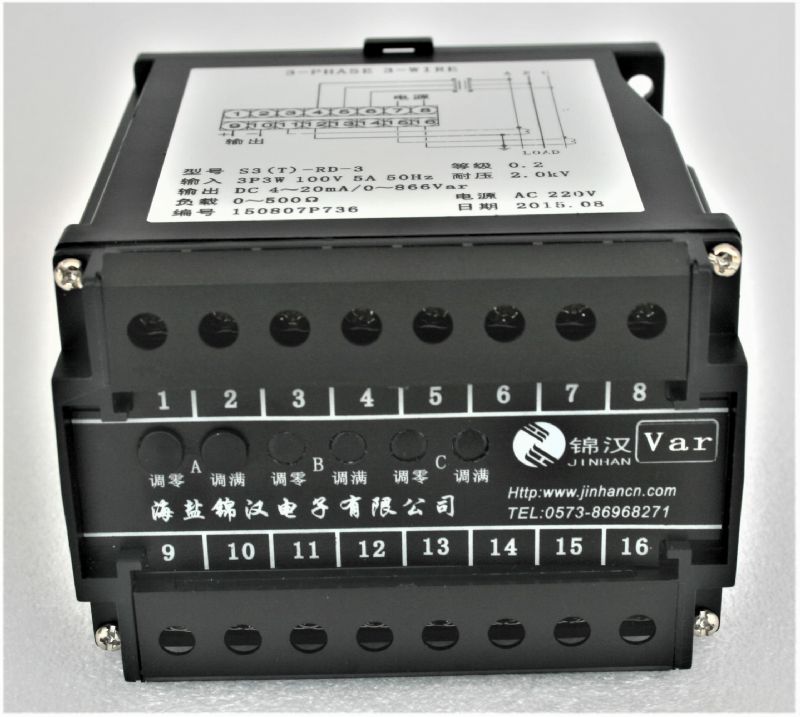

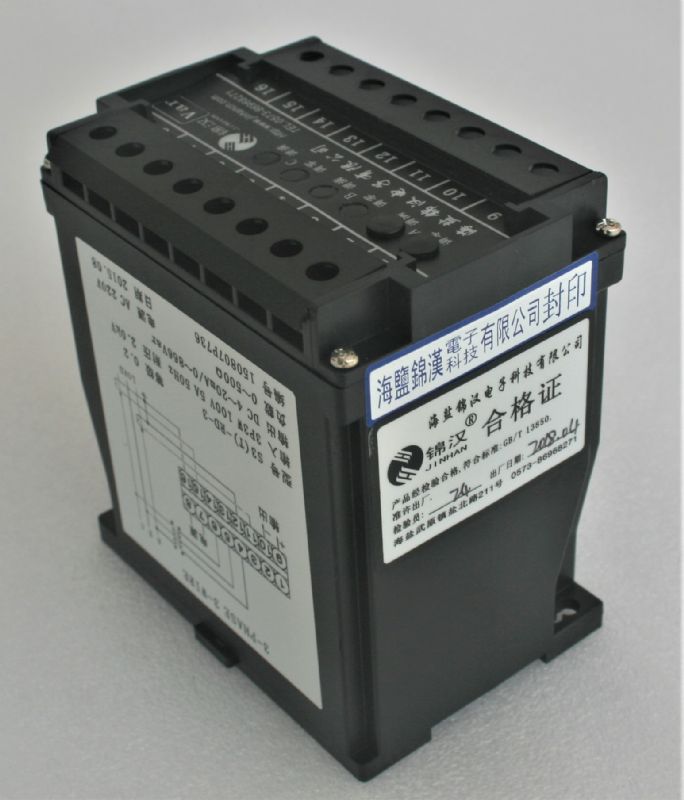

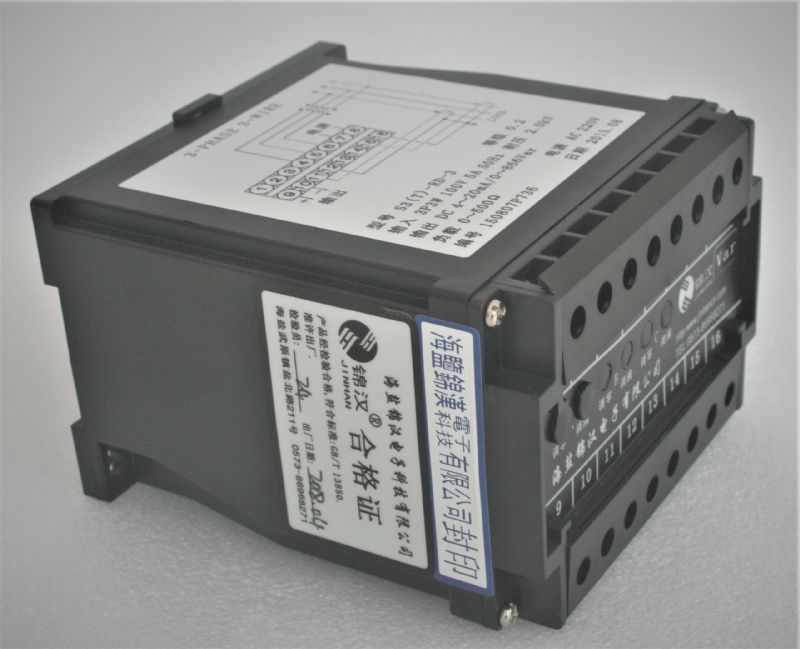

S3、N3-RD型無功功率變送器
產品簡介
該系列產品測量精度高、轉換性能好、溫度特性好,有防雷電的保護功能??删哂袦y量逆向無功功率的能力。具有長距離傳送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按裝于35mm之鋁軌上。
相關產品
1.產品概述
S3、N3-RD型無功功率變送器是一種能將被輸入電壓、電流信號經隔離放大,轉換成與輸入無功功率成線性比例直流信號輸出的儀器,它能反映系統負荷的特性(容性或感性), 可長期連續運行,廣泛應用于電力系統以及非電力系統對測量無功功率要求較高的場所.無功功率采用跨相法測量:適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量;無功采用移相法測量:適用于頻率為50Hz或60Hz單相、三相三線平衡或不平衡系統、以及三相四線系統的測量,它獨特的移相電路保證輸入信號在40Hz-600Hz范圍內,不因信號頻率的變化而產生附加誤差。

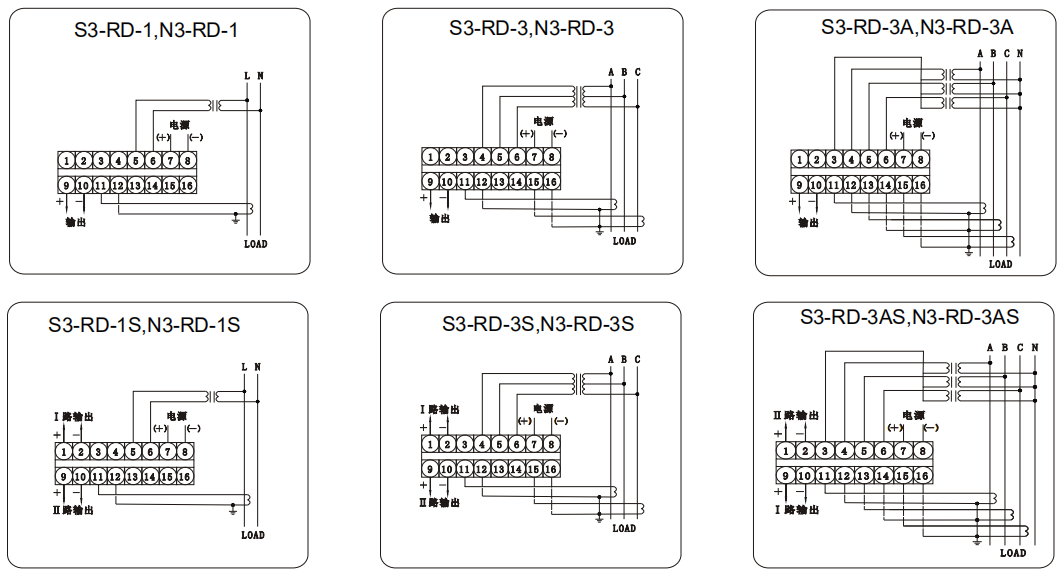

2.產品接線圖:

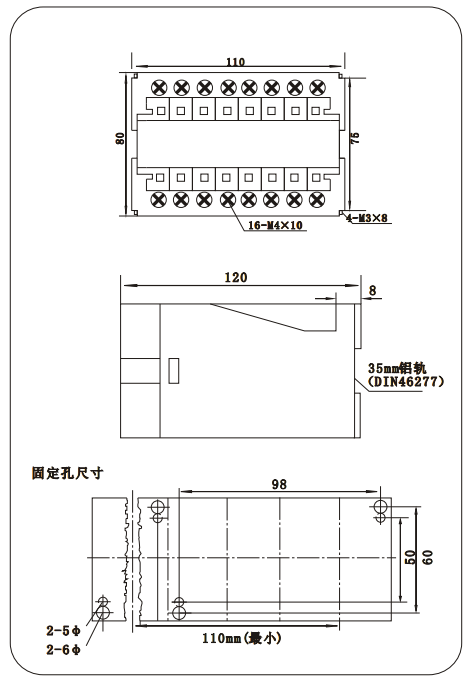

3.外形尺寸圖:
1.產品型號:
S3-RD-1 :單相無功功率變送器,精度等級:0.2%RO
S3-RD-1S :?jiǎn)蜗酂o(wú)功功率變送器,精度等級:0.2%RO,(雙輸出)
S3-RD-3 :三相三線無功功率變送器,精度等級:0.2%RO
S3-RD-3S :三相三線無功功率變送器,精度等級:0.2%RO(雙輸出)
S3-RD-3A:三相四線無功功率變送器,精度等級:0.2%RO
S3-RD-3AS:三相四線無功功率變送器,精度等級:0.2%RO(雙輸出)
N3-RD-1 :?jiǎn)蜗酂o(wú)功功率變送器,精度等級:0.5%RO
N3-RD-1S :?jiǎn)蜗酂o(wú)功功率變送器,精度等級:0.5%RO,(雙輸出)
N3-RD-3 :三相三線無功功率變送器,精度等級:0.5%RO
N3-RD-3S :三相三線無功功率變送器,精度等級:0.5%RO(雙輸出)
N3-RD-3A:三相四線無功功率變送器,精度等級:0.5%RO
N3-RD-3AS:三相四線無功功率變送器,精度等級:0.5%RO(雙輸出)

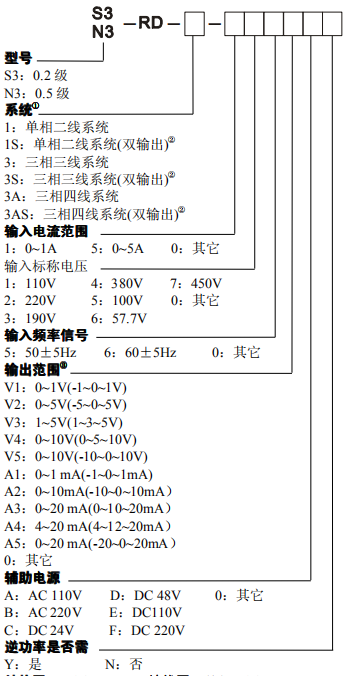

2.選型指定事項
3.型號及參數填寫示例:
(1) N3-RD-3-555A4BY
0.5級三相三線無功功率變送器(跨相法)
輸入標稱電流:5A;輸入標稱電壓:100V;
標稱輸入功率④:866W;
輸入信號頻率:50±5Hz;
輸出范圍:4~12~20mA;
對應 -866~0~866Var
輔助電源:AC220V。需要測量逆向功率。
(2) S3-RD-3T-155V2BY
0.2級三相三線無功功率變送器(移相法)
輸入標稱電流:1A;輸入標稱電壓:100V;
標稱輸入功率④:170W;
輸入信號頻率:50±5Hz;
輸出范圍:-5~0~5V;
對應 -170~0~170Var
輔助電源:AC220V。需要測量逆向功率。
(3) S3-RD-3AT-565A4BN
0.2級三相四線無功功率變送器(移相法)
輸入標稱電流:5A;輸入標稱電壓:57.7V;
標稱輸入功率④:866W;
輸入信號頻率:50±5Hz;
輸出范圍:4~20mA;
對應 0~866Var
輔助電源:AC220V。不需要測量逆向功率。
注:
①系統:有T標注,用移相法測量;無T標注,用跨相法測量。
②雙輸出第路輸出為1(+)、2(-)端子。
③輸出范圍()內的值,為正、逆向功率輸出時所指定值。對于無功功率測量:當輸出負向值時,表示系統的容性阻抗最大;當輸出正向值時,表示系統的感性阻抗最大。
④對系統功率的標定見前有功功率注釋?zhuān)孩陧棥?/span>
⑤若用戶需要其他特殊標定,請在合同中注明參數值。
