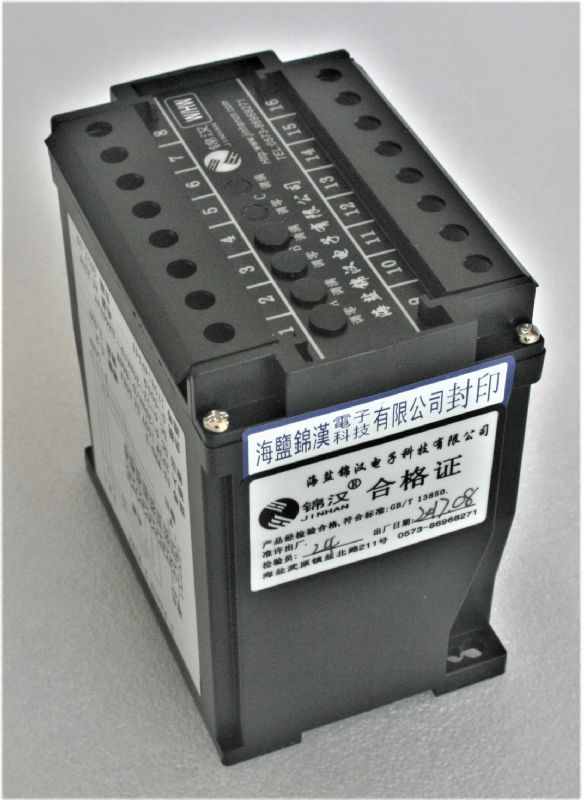

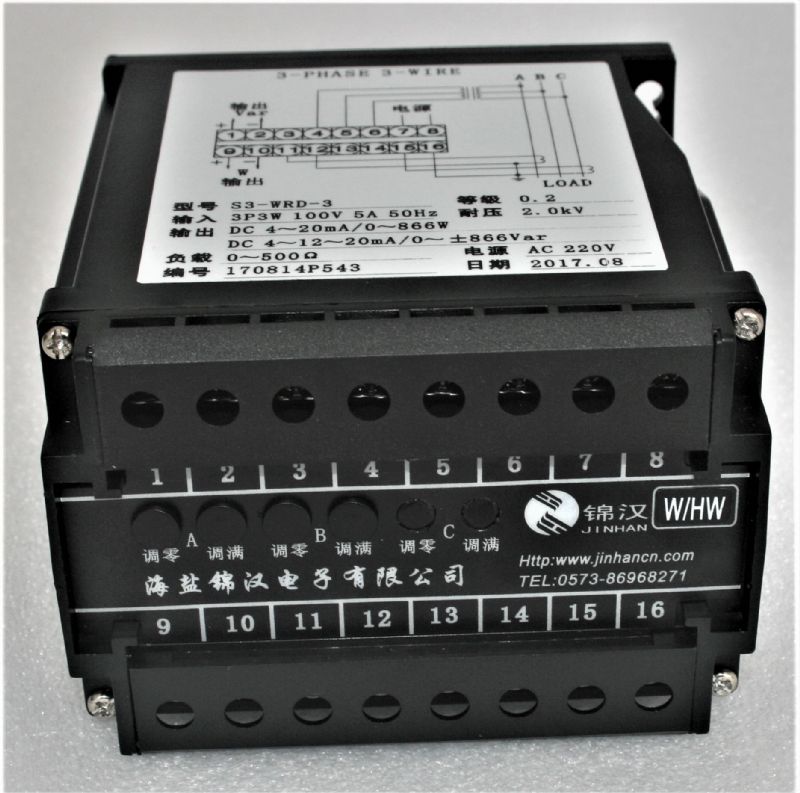

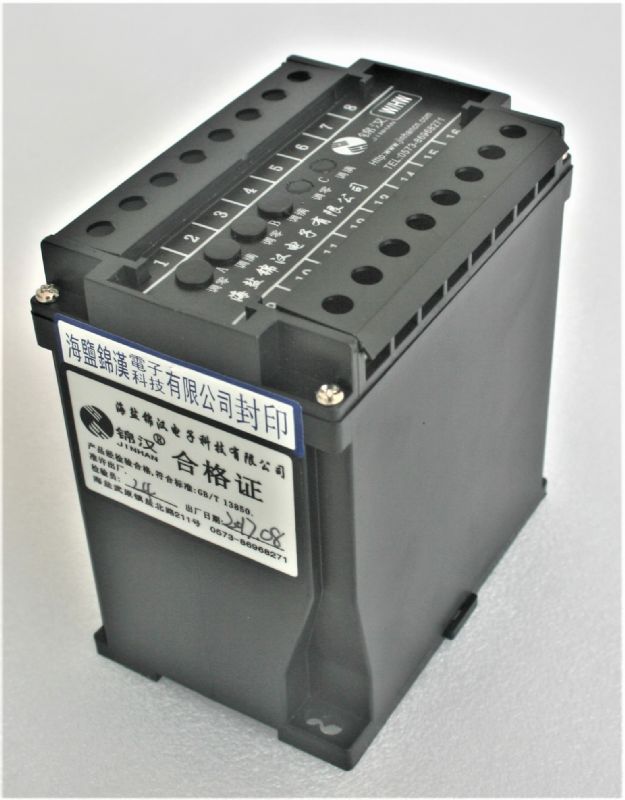

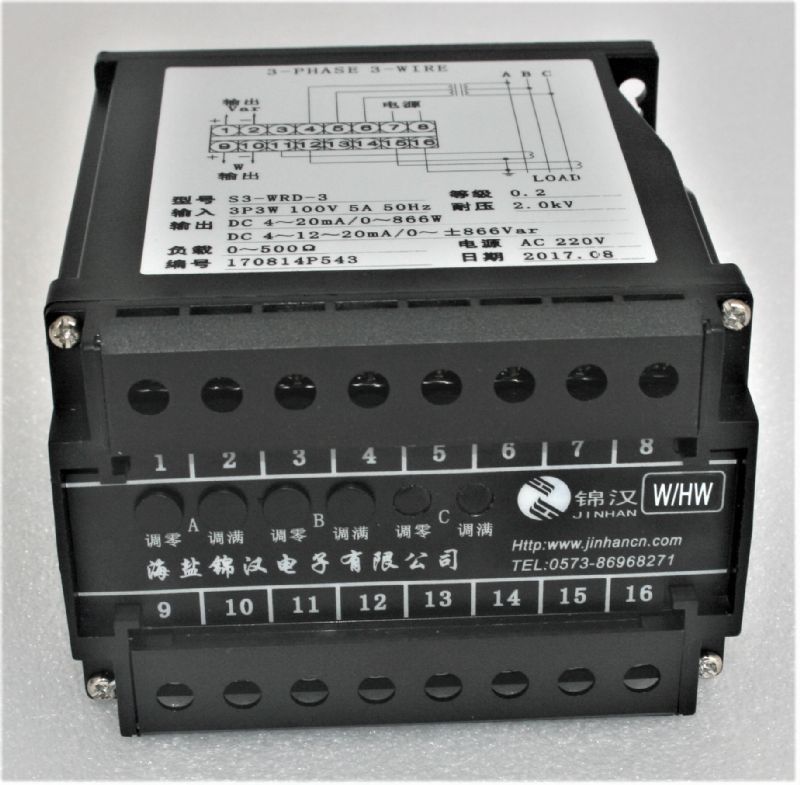

S3-WHW 型有功功率/有功電能組合變送器
產品簡介
S3、N3-WHW 型有功功率/有功電能組合變送器是一種可同時測量系統有功功率和有功電能的儀器，它只需要一組輸入信號就可將系統的有功功率轉換成直流信號、有功電能轉換成高線性比例脈沖量的輸出，且當有功功率為電流方式輸出時，采用共地式電流輸出，更便于與二次系統的接線，是具有較高性能價格比的變送器。它適用于頻率為 50Hz 或 60Hz 以及特殊頻率三相三線（平衡或不平衡）系統，以及在非電能量計費系統中作為自動化監測用的電能量測量，且 S3、N3 系列有功電能技術指標分別符合 GB/T15283-99《0.5、1 和 2 級交流有功電度表》標準中關于 0.5級有功電度表的相關規定。
相關產品

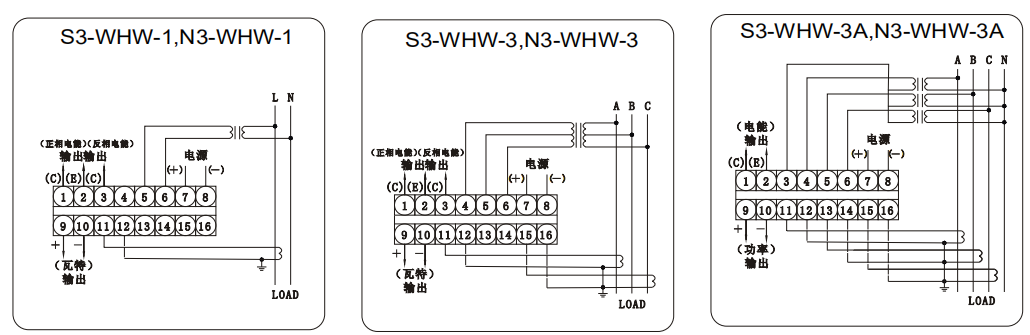

1.產品型號：
S3-WHW-1 :單相有功功率/有功電能組合變送器，精度等級：0.2%RO
S3-WHW-3 :三相三線相有功功率/有功電能組合變送器,精度等級：0.2%RO
S3-WHW-3A :三相四線相有功功率/有功電能組合變送器,精度等級：0.2%RO
S3(T)-WHW-3:三相三線相有功功率/有功電能組合變送器,精度等級：0.2%RO
S3(T)-WHW-3A:三相四線相有功功率/有功電能組合變送器,精度等級：0.2%RO
N3-WHW-1 :單相有功功率/有功電能組合變送器，精度等級：0.5%RO
N3-WHW-3 :三相三線相有功功率/有功電能組合變送器,精度等級：0.5%RO
N3-WHW-3A :三相四線相有功功率/有功電能組合變送器,精度等級：0.5%RO

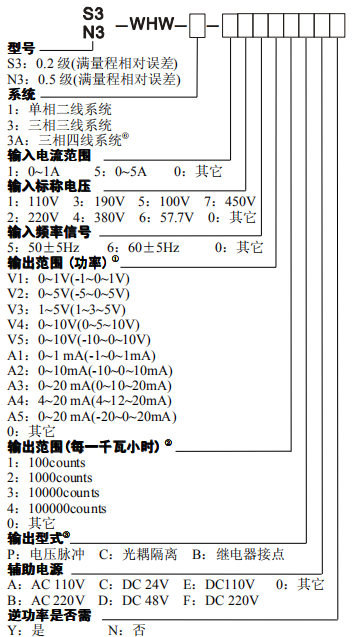

2.選型指定事項：
3.型號及參數填寫示例：
（1） S3-WHW-3-555A43CB
0.2級三相三線有功功率/有功電能變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
標稱輸入功率④：866W；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：4-20mA 對應：0-866W；
輸出范圍(電能常數)：10000 個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
（2） N3-WHW-3-155V23CB
0.5級三相三線有功功率/有功電能變送器
輸入標稱電流：1A；
輸入標稱電壓：100V；
標稱輸入功率④：170W；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：0-5V 對應：0-170W；
輸出范圍(電能常數)：1000 個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
