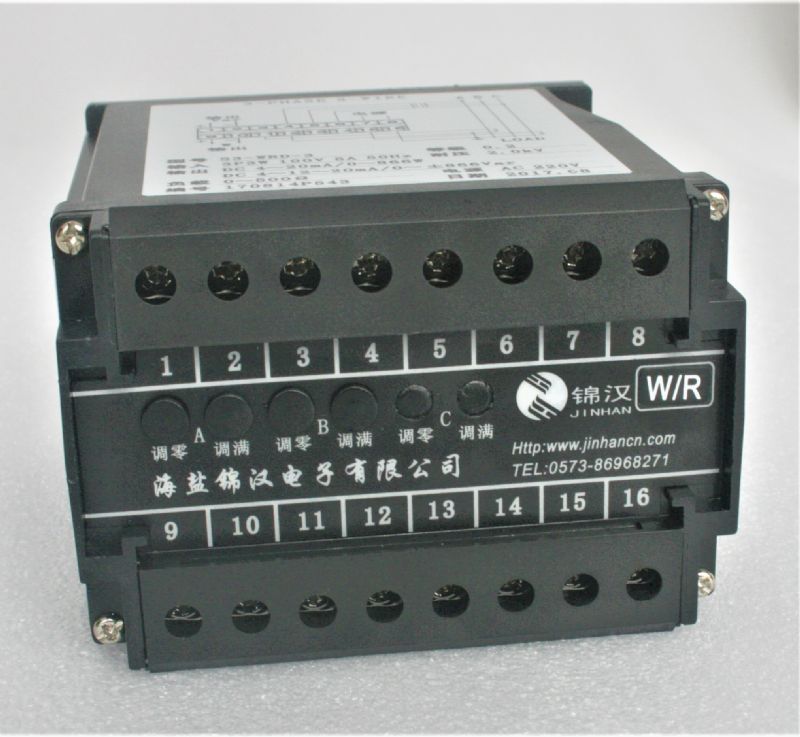

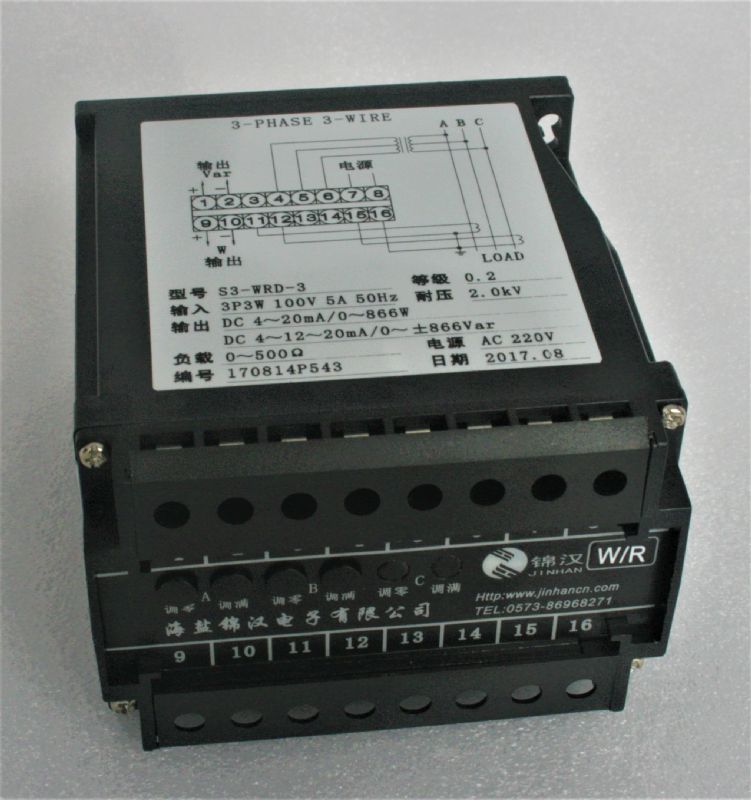

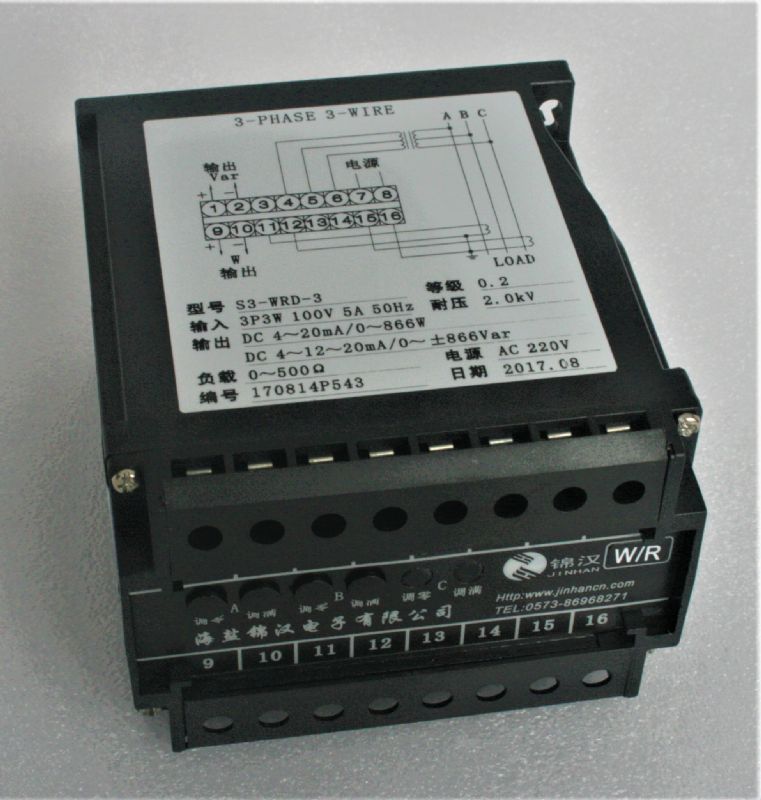

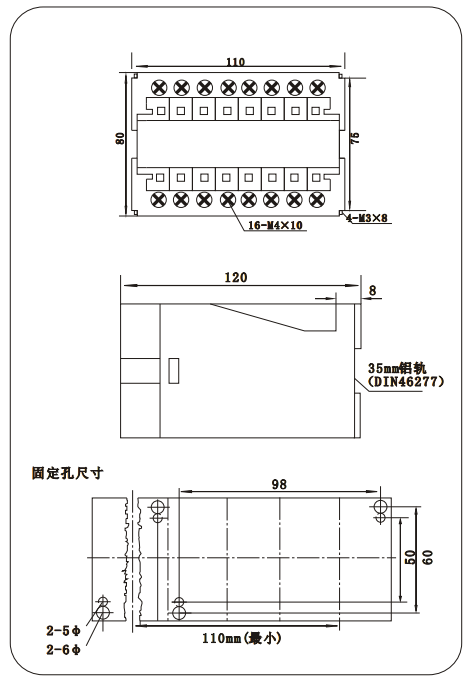

S3-WRAD有功功率/無功功率/電流組合變送器
產品簡介
S3-WRAD 型有功功率/無功功率/電流組合變送器具有與有功、無功、電流變送器系列一樣的優異性能，只需一組信號，便可同時測一條線路的有功、無功功率及 B(A 或 C)相電流，從而完整地反映出線路的負荷狀況,其輸出方式均為共地式輸出，是具有較高性能價格比的變送器。有功功率可精確測量平衡和不平衡系統。無功功率采用跨相法測量:適用于頻率為 50Hz 或 60Hz 三相三線對稱平衡系統的測量；無功采用移相法測量：適用于頻率為 50Hz 或 60Hz 單相、三相三線平衡或不平衡系統、以及三相四線系統的測量，它獨特的移相電路保證輸入信號在 40Hz-600Hz 范圍內，不因信號頻率的變化而產生附加誤差.
相關產品

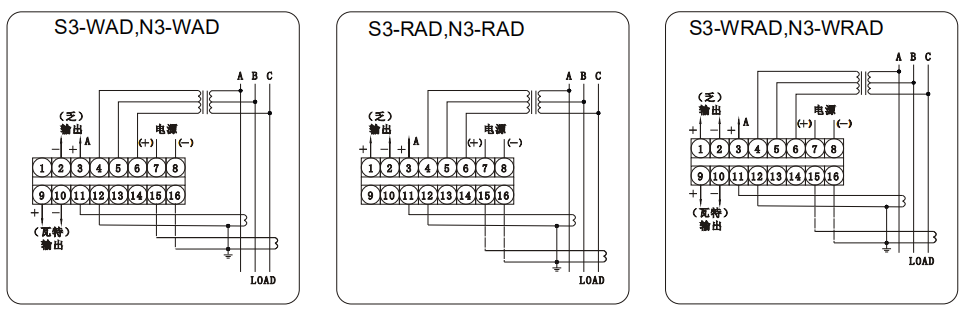

1.產品型號：
S3-WRAD:三線有功/無功/電流組合變送器，精度等級：0.2%RO
S3-WAD：三相三線有功功率/電流組合變送器,精度等級：0.2%RO
S3-RAD：三相三線無功功率/電流組合變送器,精度等級：0.2%RO
N3-WRAD:三線有功/無功/電流組合變送器，精度等級：0.5%RO
N3-WAD：三相三線有功功率/電流組合變送器,精度等級：0.5%RO
N3-RAD：三相三線無功功率/電流組合變送器,精度等級：0.5%RO
2.選型指定事項：
2. 型號及參數填寫示例：
（1） N3-WRAD-3-555A4BY
0.5 級三相三線有功/無功功率/電流變送器（跨相法）
輸入標稱電流：5A；
輸入標稱電壓：100V；
標稱輸入功率④(有功功率/無功功率)：866W/866Var
輸入信號頻率：50±5Hz；
輸出范圍：4～20mA；對應 0～5A
4～12～20mA；分別對應 -866～0～866W /-866～0～866Var
輔助電源：AC220V。需要測量逆向功率。
（2） S3-WRAD-3T-555A4BY
0.2 級三相三線有功/無功功率變送器（移相法）
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率④(有功功率/無功功率)：866W/866Var
輸入信號頻率：50±5Hz；
輸出范圍：4～20mA；對應 0～5A
4～12～20mA；分別對應 -866～0～866W /-866～0～866Var
輔助電源：AC220V。需要測量逆向功率。
注：
①.系統：有T 標注，用移相法測量；無T標注，用跨相法測量。
②組合變送器中電流的測量為單獨的,用戶可以根據其系統要，任意接入A、B、C 相中的任一相電流。
③輸出范圍（）內的值，為正、逆向功率輸出時所指定值。對于無功功率測量：當輸出負向值時，表示系統的容性阻抗最大；當輸出正向值時，表示系統的感性阻抗最大。
④對系統功率的標定見前有功功率注釋?zhuān)孩陧棥?/span>
⑤若用戶需要其他特殊標定，請在合同中注明參數值。
