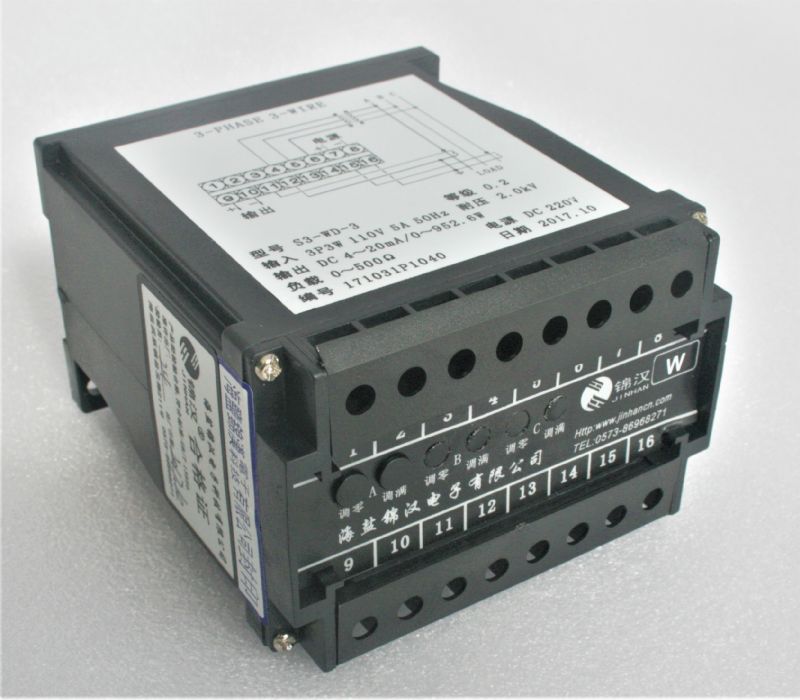

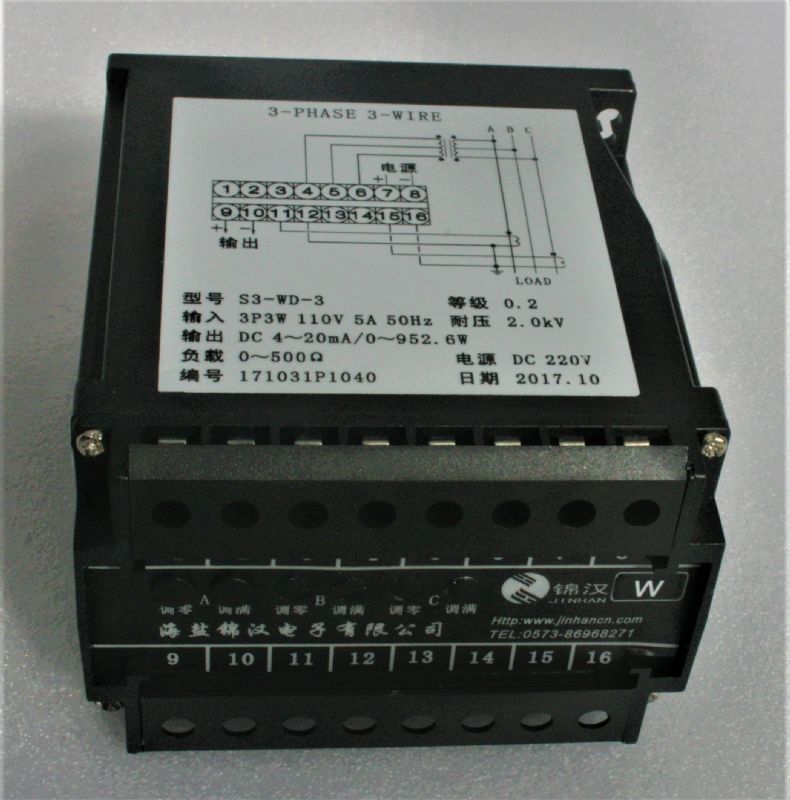

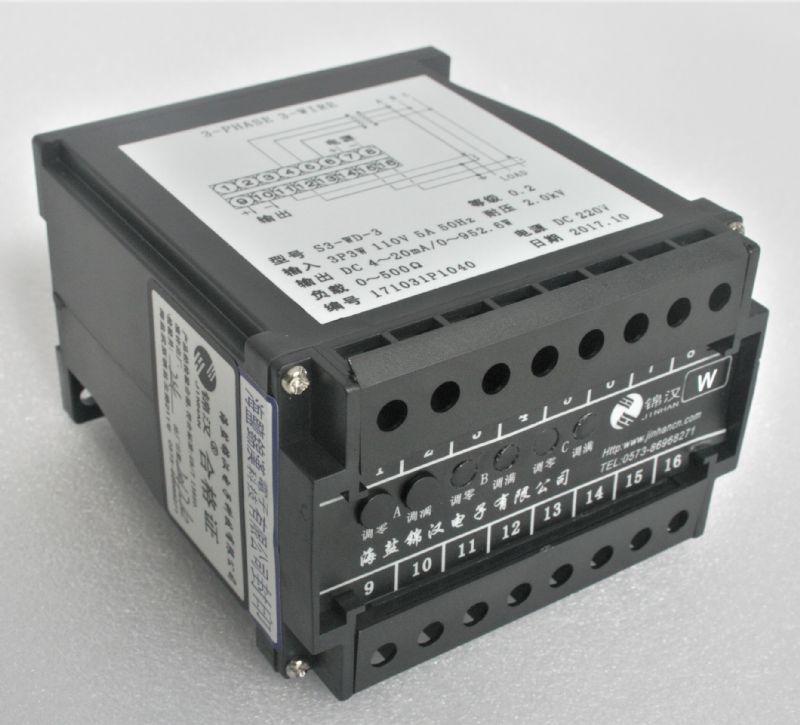

S3、N3-WD型有功功率變送器
產品簡介
產品特點 該系列產品測量精度高、轉換性能好、溫度特性好,有防雷電的保護功能??删哂袦y量逆向有功功率的能力.具有長距離傳送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按裝于35mm之鋁軌上。
相關產品
1.產品概述
S3、N3-WD型有功功率變送器是一種能將被測功率電量的電壓電流分別采樣、隔離放大,并經過高精度時分割乘法器運算,轉換成與輸入信號有功功率成線性比例直流信號輸出的的儀器,它能反映被測功率在系統中的傳輸方向。該系列變送器適用于頻率為50Hz或60Hz的單相、三相(平衡或不平衡)線路中,可廣泛應用于電力及非電力系統對功率測量要求較高的場所,,可長期連續運行,實現對系統功率量的測量與控制。

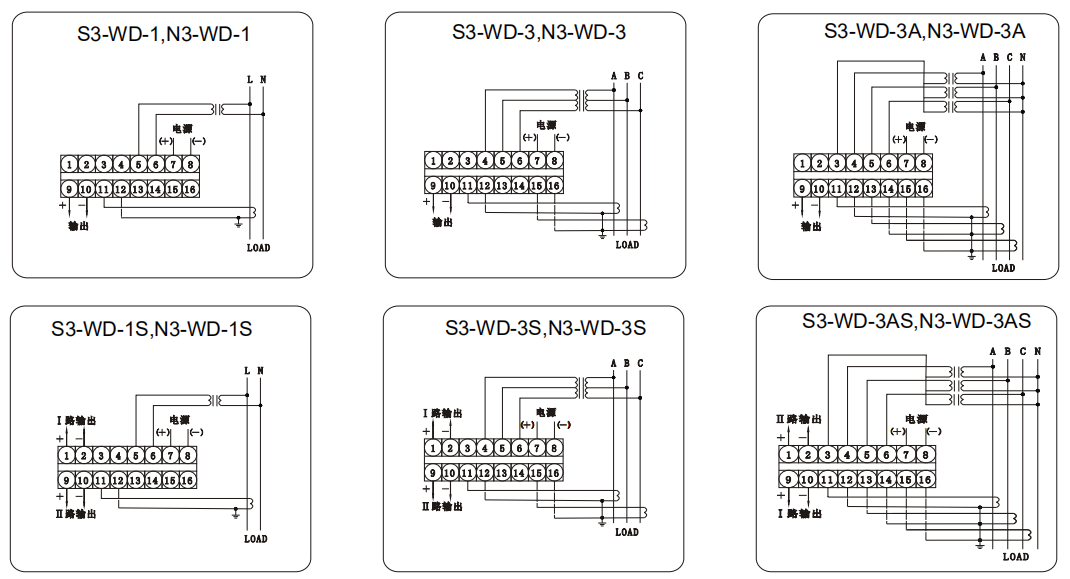

2、接線圖:

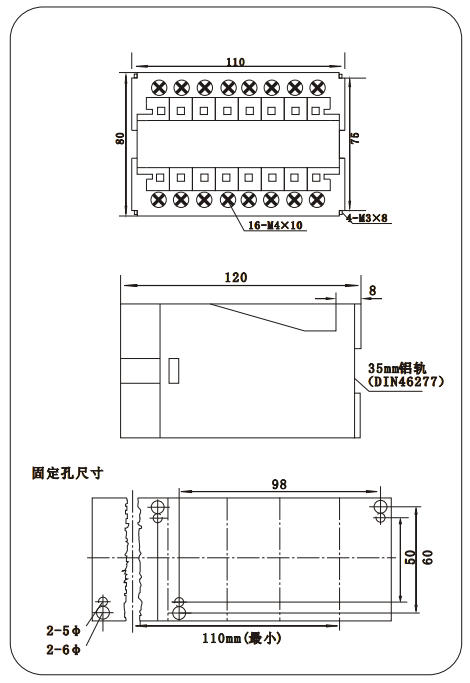

3.外形尺寸圖:
1.產品型號:
S3-WD-1 :單相有功功率變送器,精度等級:0.2%RO
S3-WD-1S :?jiǎn)蜗嘤泄β首兯推?,精度等級?.2%RO,(雙輸出)
S3-WD-3 :三相三線有功功率變送器,精度等級:0.2%RO
S3-WD-3S :三相三線有功功率變送器,精度等級:0.2%RO(雙輸出)
S3-WD-3A :三相四線有功功率變送器,精度等級:0.2%RO
S3-WD-3AS:三相四線有功功率變送器,精度等級:0.2%RO(雙輸出)
N3-WD-1 :?jiǎn)蜗嘤泄β首兯推?,精度等級?.5%RO
N3-WD-1S :?jiǎn)蜗嘤泄β首兯推?,精度等級?.5%RO,(雙輸出)
N3-WD-3 :三相三線有功功率變送器,精度等級:0.5%RO
N3-WD-3S :三相三線有功功率變送器,精度等級:0.5%RO(雙輸出)
N3-WD-3A :三相四線有功功率變送器,精度等級:0.5%RO
N3-WD-3AS:三相四線有功功率變送器,精度等級:0.5%RO(雙輸出)

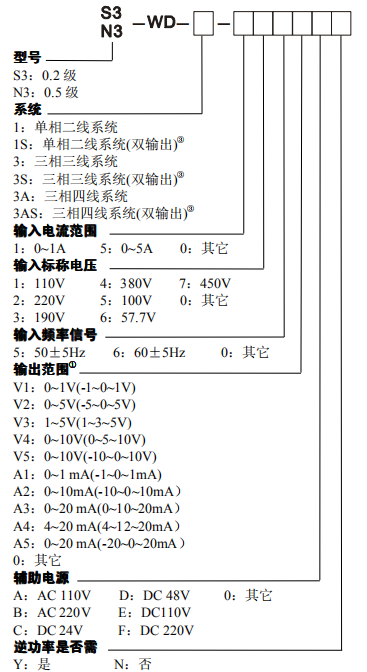

2.選型指定事項
3.型號及參數填寫示例:
(1) N3-WD-3-555A4BY
0.5級三相三線有功功率變送器
輸入標稱電流:5A;輸入標稱電壓:100V;
標稱輸入功率②:866W;
輸入信號頻率:50±5Hz;
輸出范圍:4~12~20mA;
對應 -866~0~866W
輔助電源:AC220V。需要測量逆向功率。
(2) S3-WD-3-155A3BN
0.2級三相三線有功功率變送器
輸入標稱電流:1A;輸入標稱電壓:100V;
標稱輸入功率②:170W;
輸入信號頻率:50±5Hz;
輸出范圍:0~20mA;
對應 0~170W
輔助電源:AC220V。不需要測量逆向功率。
(3) S3-WD-3A-525V5BY
0.2級三相三線有功功率變送器
輸入標稱電流:5A;輸入標稱電壓:220V;
標稱輸入功率②:3300W;
輸入信號頻率:50±5Hz;
輸出范圍:-10~0~10V;
對應 -3300~0~3300W
輔助電源:AC220V。需要測量逆向功率。
注:
①輸出范圍()內的值,為正、逆向功率輸出時所指定值。
②系統功率標定:
單相為輸入標稱電壓×輸入標稱電流;
三相三線制為倍的輸入標稱電壓×輸入標稱電流;
三相四線制為3倍的輸入標稱電壓×輸入標稱電流;
非標稱值功率的標定:通常是保持輸入電壓為標稱值,
通過改變輸入電流的方式來得到需要的額定功率。
③雙輸出第路輸出為1(+)、2(-)端子。
④若用戶需要其他特殊標定,請在合同中注明參數值
